[디지털 현미경] 3차원 이미지 분석 및 측정용 디지털 현미경

품질 관리 / 품질 보증, Failure Analysis, 연구 개발 하는데 최적의 3차원 이미지와 프로파일 측정 데이터를 제공하는 신개념의 3차원 디지털현미경 입니다.
제조사 Leica
모델 DVM6 A/DVM6 M

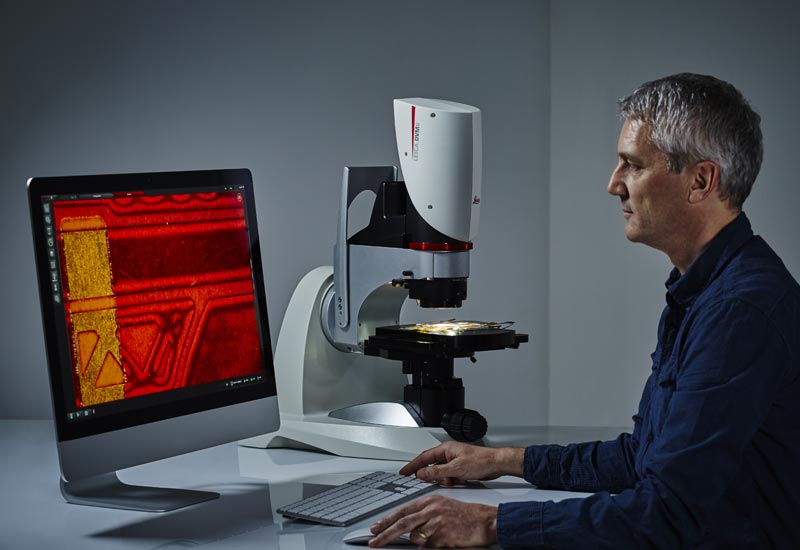

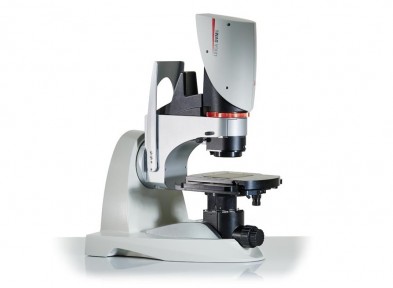

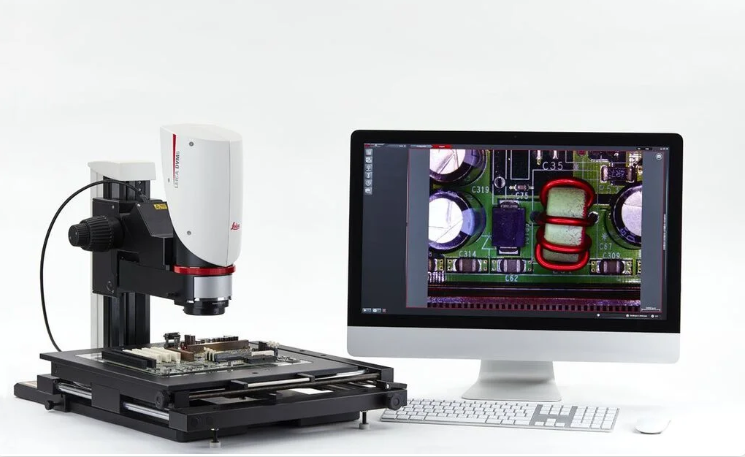

​3차원 이미지 분석 및 측정용 디지털현미경 Leica DVM6 A or M



품질 관리 / 품질 보증, Failure Analysis, 연구 개발 또는 법의학적(Forensic) 정밀 감식을 요하는 경우 세부 사항을 검사/분석하는 데 많은 시간과 인력이 필요하지만, DVM6 디지털 현미경은 빠르고 정밀하며, 사용하기 쉬운 솔루션으로 뛰어난 광학, 직관적 인 조작 및 스마트 소프트웨어를 결합하여 요구되는 시간을 획기적으로 절감할 수 있습니다.







사용 편의성 : 한번의 조작으로 매크로에서 마이크로까지

​

DVM6 를 사용하면 Macro 크기부터 Micro 크기 까지 one step 으로 빠르게 구현 가능합니다. 이러한 배율 변경시 시료는 일관된 초점 심도를 유지하고 별도의 focus 및 contrast 조정이 필요하지 않으므로 측정/분석을 위한 target 변경이 필요한 경우에도 매우 쉽게 Sample 에만 집중하며 작업 할 수 있습니다.

(Auto focus drive, Motorized stage, 완전 자동 contrast & illumination manager, 깊은 Depth of field, 고해상도 Plan APO 대물렌즈 등으로 구성되어 Smart operation 구현)



Encoded Head tilting 기능을 사용하면 최대 ± 60 °의 다양한 각도에서 시료를 관찰 할 수 있으며, 실시간으로 각도가 Image 에 표기 됩니다.



Leica DVM6이 시간을 절약하는 이유

16 : 1 줌 범위로 배율을 빠르게 변경(Auto zoom & Auto focus)

2,350X 배율로 동일한 현미경에서 0.4um 까지 디테일을 보여줍니다.(High lateral resolution)

동일한 초점 레벨에서 Field of View 는 저배율부터 고배율까지 43.75mm ~ 0.18mm입니다.

​



​



사용자에 따른 결과 재현성을 유지할 수 있는 이유?

​

Zoom range 는 Encoding 되어 있어 배율 변경시 자동으로 Focus 및 조명이 최적화 됨

모든 기기 구성 요소는 센서로 제어 =>별도의 조작 필요 없음

조명, 위치, 배율 등 모든 이미지와 함께 저장된 모든 설정 값을 자동 store & recall 가능

한 번의 클릭으로 2D 및 3D 측정에 대한 보고서 작성(유연한 reporting 기능)





일관된 data 결과 : 신뢰할 수 있는 자동화 시스템

​

DVM6 은 일상적인 작업과 특히 반복적인 작업 속도 향상에 최적화된 디지털현미경입니다.

기존 설정값을 자동으로 저장하며 언제든지 불러와 반복 작업이 가능합니다.

디지털 현미경의 자동화된 기능으로 데이터를 정확하고 신뢰할 수 있게 만들고 사용자 변경에 따른 오류를 방지합니다. LAS X 소프트웨어(2D)와 Leica Map 소프트웨어(3D)로 편리한 분석 및 측정 data를 지원하고 필요한 모든 측정 mode을 제공합니다.

​



편리함/신속성/정확도 높은 측정 및 분석을 원하십니까? DVM6 가 실현해 드립니다.





직관적 소프트웨어 : 나만의 보고서 템플릿



LAS X 소프트웨어는 DVM6 를 보다 빠르고, 사용하기 쉽고, 믿을 수 있게 만들어 줍니다.

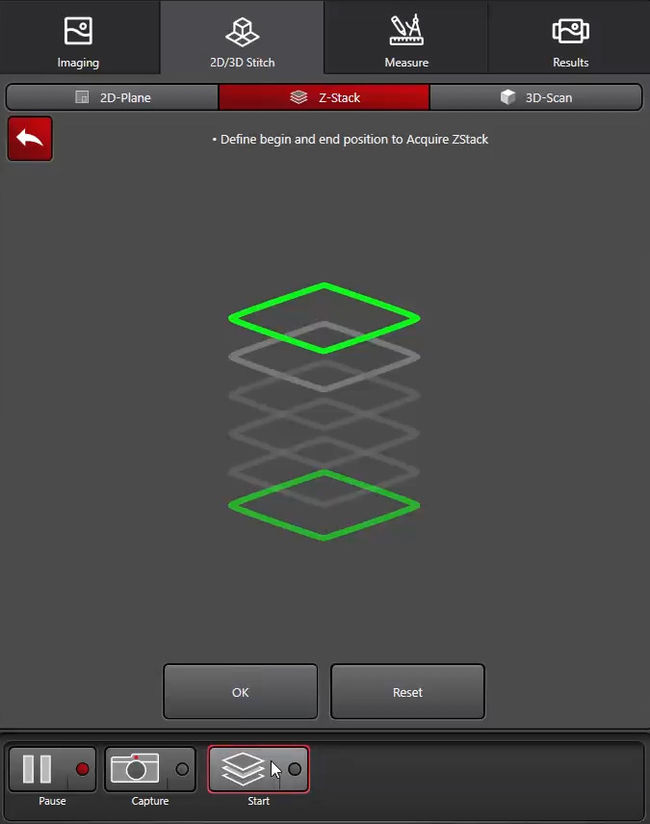

사전 정의된 Acquire mode 로 완벽한 싱글 샷 또는 XYZ 대형 Stitching Image 를 생성 할 수 있으며, 2D / 3D로 측정하고, 각 이미지에 각주(Annotation)를 달 수 있습니다. 또한 결과를 한번의 클릭으로 맞춤화된 엑셀 보고서 템플릿으로 저장할 수 있고 자신만의 폴더로 쉽게 탐색도 가능합니다.



LAS X 소프트웨어가 어떻게 Workflow를 신속하게 하는가?



이미지 미리보기(Image Preview)를 활용하여 측정 전 6개의 각각 다른 setting 값으로 이미지를 사전에 볼 수 있어 최적화된 이미지 setting 값을 선택할 수 있으며, HDR(High dynamic range)의 Live Image 로 모든 디테일을 측정전 미세 관찰할 수 있습니다. 뿐만 아니라 3D 이미지를 풀 XYZ-스캐닝으로 대면적 Stitching 기능을 활용 측정 및 관찰 영역을 확대할 수 있습니다.

​






측정 데이터의 Accuracy 문제 – Leica DVM6 로 해결 하십시오!!

​

별도의 calibration 없이 고해상도 Image 로 측정 데이터의 정확도를 구현하는 최적의 3차원 디지털 현미경인 Leica DVM6 로 디지털 현미경 검사의 새로운 작업 표준을 만들어 보십시오.



Vmax : Z 축으로 +/- 1.5 % (3σ) 오차 범위내에서 측정



최소 7개의 Zoom range 에서 보정 된 Encoded DVM6 는 전체 Magnification range 에 걸처, +/- 0.5 % (3σ) 오차범위내에서 측정



Stage 및 Focus column 의 repeatability : XY 축 : +/- 3um    /    Z 축 : +/- 0.5um

​

Stage 및 Focus column​의 Linearity : XY 축 : 0.2 %    /   Z 축 : 0.1 %

​

​

​

Leica DVM6 의 다양한 구성

​

■ ​편리하며, 정확도 향상을 위한 자동(Motorized) 구성 또는 목적에 따라 Manual 로 선택 가능

■ 자동(Motorized) 구성은 또한 하이브리드 운용이 가능하여, 빠른 이동이나 변경시 수동으로 바로 이동도 가능하여 목적에 따라 운용의 융통성 확보(Leica 만의 특징)

■ Zoom Ratio : 16:1

■ 1000만화소 Full HD 디지털카메라 내장

■ Leica만의 최고급 Plan APO 대물렌즈 적용

■ Full motorized Iris Diaphragm 적용으로 최적의 조명 및 contrast 조정 가능

■ Software 로 제어하는 LED Ring Light 및 동축 조명

■ ​다양한 Contrast 를 제공 : Polarizer/ Diffusor/ Low angle 조명(필요에 따라 선택 가능)

■ 투명/반투명 샘플을 위한 투과용 백라이트 조명

■ -60° ~ +60° 틸팅 스텐드(Encoded)

■ 60 mm 이동 거리의 Focus Drive

■ Motorized XY stage : 180도 rotating 가능함

■ Auto focus : 관심 영역의 One shot Image, 또는 지속적인 Auto focus 기능으로 scanning 가능

Leica 만의 3D 분석 software 제공 (LAS X & Leica Map)





​다양한 Application 에 적용할 수 있습니다!!





자동차 산업 분야(부품/ 내장재 연구용, 품질 검사 및 결함 분석)





자동차 산업의 품질 관리는 부품이나 구성품의 품질이 표준 기준을 충족하는지 필수적으로 검증해야 합니다.



Leica DVM6은 신속하게 표준에 부합되는지 신뢰할 수 있는 결과를 제공하여 짧은 시간 안에 올바른 결정을 내릴 수 있도록 도와 줍니다. => 독일 유명 자동차 회사들 및 부품 회사(Supply chain) 에서 널리 사용하고 있습니다.




전자 산업 분야 및 마이크로일렉트로닉스 산업



전자 산업 분야 및 마이크로일렉트로닉스 산업 분야의 제품이 생산 표준에서 편차가 발행하였을 경우, 이런 결함의 원인을 신속하게 규명해야 합니다.



Leica DVM6는 이러한 정확한 규명 과정에 도움을 주며, 이는 품질 성과 지표에 긍정적인 영향을 미칠 수 있어 생산성 향상 및 품질 향상에 유용한 검사/검증 장비 입니다.





​



과학수사(Forensic 검사)



과학수사 분야에서, Leica DVM6 는 탄약 및 공구흔적, 문서 위조 및 원본 검증, 머리카락과 섬유, 유리, 페인트 등을 조사할 때, 고해상도 Image 와 함께 정확하고 신뢰 할 수 있는 데이터를 제공하여 법의학 및 과학수사 전문가들에게 정량 분석 및 편리한 문서화 작업에 도움을 줍니다.



다양한 Application 적용을 위한 유연한 Configuration 가능​

​

 자동차 부품검사

 전자제품 검사





■ 저배율 PlanApo FOV 43.75 mm 대물렌즈

■ 조/미동나사 포커싱 드라이브, ​620 mm 칼럼

■ XL 베이스 플레이트

 ■ 저배율 PlanApo  FOV 43.75 mm 대물렌즈

 ■ 조/미동나사 포커싱 드라이브, 420 mm 칼럼

 ■ XL 베이스 플레이트

 ■ Motorized scanning Stage







 의료기기 검사

 지구과학 관찰





  ■  중간 배율 PlanApo  FOV 12.55 mm 대물렌즈

   ■ 조/미동나사 포커싱 드라이브, 620 mm 칼럼

   ■ TL5000 Ergo 투과 조명 베이스

  ■ 회전 스테이지와 편광을 통한 Geology 샘플 분석



 ​

 FEATURES







간편한 사용법으로 2D 및 3D 분석 시간 절약

​

Leica DVM6 디지털현미경의 LAS X 소프트웨어 및 Leica Map 으로 Workflow(작업 표준) 를 최적화하십시오!!

간소화 된 소프트웨어 사용자 인터페이스(UI) 로 되어 있는 LAS X.next 를 사용하면 2D 및 3D 스캔 이미지를 얻을 때 시간을 절약 할 수 있습니다.

간소화 된 UI 와 빠른 탐색 기능 및 파일 관리로 인해 작업 흐름이 보다 명확하고 간단하며 직관적입니다.

작업 표준화로 전문가와 초보자와의 결과 차이가 없습니다.

​

​

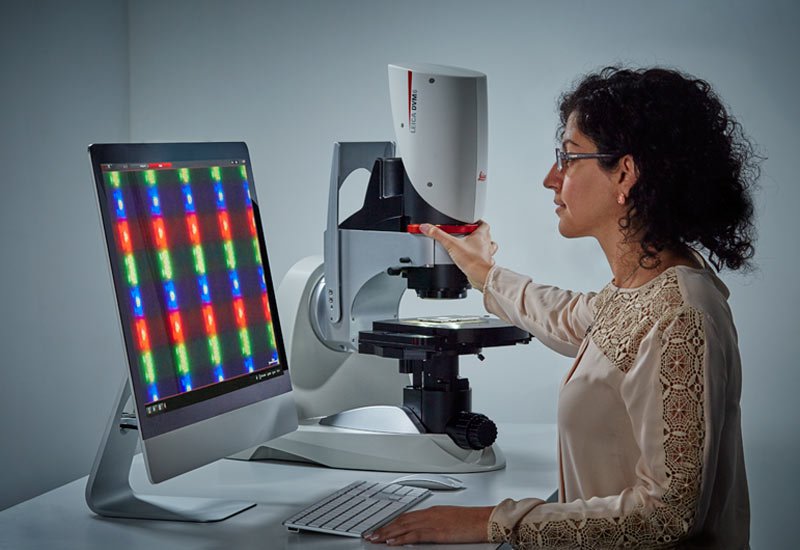

모든 동작이 한손 조작(One-hand operation)

​

초보자도 전문가로 만들어 드립니다!!

대물렌즈에 coding 이 되어 있어 대물렌즈 교체시 별다른 작업이 필요 없으며, 대물렌즈 교체가 매우 쉽게 One-hand 로 가능합니다.

일관된 초점 유지하면서 한 손으로 틸팅 기능을 작동할 수 있습니다.

X-Y 및 Z 축의 하이브리드 모터식 장치로 - 스마트 자동화 사용 뿐만 아니라 빠른 이동/변경 필요시 One-hand 로 수동 작동 가능함.

모든 작동이 용이하여, 제품 활용을 위한 간단한 소개로 모두가 3차원 이미지 분석 전문가가 될 수 있습니다!!

​

​

​

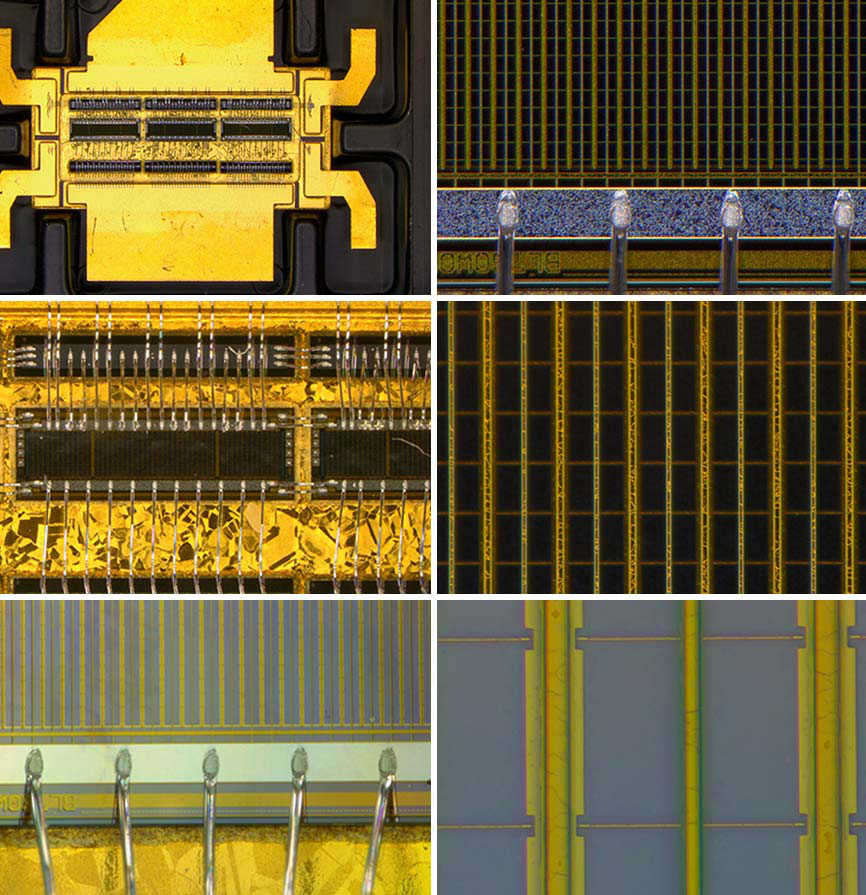

이미지 품질 : 고 해상도 3D Image 로 그동안 관찰하지 못한 숨겨진 Detail 도 찾으십시오!!

​

뛰어난 이미지 품질을 보증하는 DVM6 는 Leica만의 최고 품질 Optical system 를 적용했습니다.

True color 구현을 위한 Powerful 한 LED 조명장치/ 최적의 contrast 조절 기능

최고 품질의 Leica Plan Apo 대물렌즈/ Smart Automation system 으로 Hidden detail 을 찾으십시오.

​

​

Leica DVM6로 숨겨진 Detail 을 관찰할 수 있는 이유?

​

1000만 화소 Full HD 카메라 적용

Leica 만의 최고급 Plan Apo 대물렌즈 및 Optic system 에 의한 고 해상도 Image 를 완벽하게 디지털로 보이게 해 주는 Full HD 디지털카메라 내장.

초당 30 프레임 이상의 빠른 Live Image 제공으로 최고급 Plan Apo 대물렌즈와 함께 정밀한 디테일 제공.

큰 관찰 영역(대면적 scanning)에서도 샘플을 완벽하게 조명할 수 있음.

조명과 Contrast 옵션을 다양한 방식으로 결합하여 샘플특성에 따라 최적의 조건으로 관찰 가능.

​

Leica DVM6 M – 디지털 현미경 줌 모듈

​

Sample 의 크기나 부피가 표준 Leica DVM6 에 너무 큰 경우, 모듈형 DVM6 M은 여러분에게 광범위한 어플리케이션에 대한 더 많은 구성의 유연성을 제공합니다.

특별한 인터페이스 아답터로 DVM6 M 줌 모듈은 M 시리즈의 최대 높이 620mm 스탠드와 Large Motorized scanning stage 와 함께 사용 가능합니다.

시료에 제한이 없는 DVM6 사용이 가능합니다.

​

​

Macro 부터 Micro 사이를 별도의 조작 없이 One-hand 로 검사 및 이미징 작업을 해 보십시오!!

​

12X 에서 2,350X 의 배율을 쉽게 변경하여 샘플을 검사하십시오.

이에 가장 적합한 Plan Apo 대물 렌즈(3가지 대물렌즈)를 선택하고 16 : 1 Zoom Range 로 Detail 을 찾으세요.

저 배율 : Leica Plan Apo FOV 43.75mm

12X ~ 190X 의 배율과 최대 60mm의 긴 Working distance 를 제공합니다.

​

중간 배율 : Leica PlanApo FOV 12.55mm

46X ~ 675X 배율로 빠르고 쉽게 더 많은 Detail을 얻을 수 있으며, Working distance 또한 33mm 로 고배율에도 충분한 작업 거리를 확보할 수 있습니다.

​

고 배율 : Leica PlanApo FOV 3.60mm

고 배율 대물 렌즈는 425nm 의 고 해상도를 제공하며, 최대 2,350X 의 배율에서도 안정적인 관찰이 가능합니다.









Leica 만의 최고급 대물렌즈로 고 품질 Image 를 경험해 보십시오!!​
